iptables
本文摘抄自朱双印博客,用于记录和学习
初识Iptables
iptables其实是一个命令行工具,位于用户空间,主要用于操作安全康佳netfilter,netfilter位于内核空间。
netfilter/iptables组成linux平台下的包过滤防火墙,完成封包过滤、封包重定向和网络地址转换(NAT)等功能,免费的!
iptables按照规则对数据包进行处理,这些规则分别指定了源地址、目的地址、传输协议(如TCP、UDP、ICPMP)和服务类型(HTTP、FTP和SMTP)等。当数据包符合某条件,则按该条件规定的方法处理该数据包,如放行(acctpt),拒绝(reject)和丢弃(drop)等,

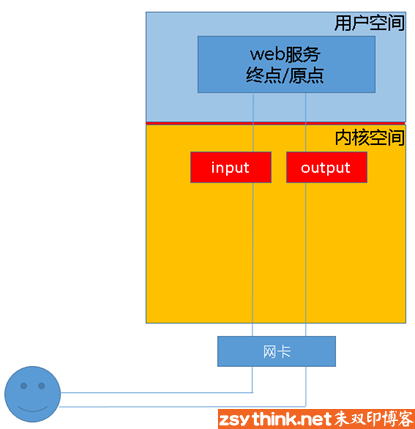

当客户端访问服务器的web服务时,客户端发送报文到网卡,而tcp/ip协议栈是属于内核的一部分,所以,客户端的信息会通过内核的TCP协议传输到用户空间中的web服务中,而此时,客户端报文的目标终点为web服务所监听的套接字(IP:Port)上,当web服务需要响应客户端请求时,web服务发出的响应报文的目标终点则为客户端,这个时候,web服务所监听的IP与端口反而变成了原点,我们说过,netfilter才是真正的防火墙,它是内核的一部分,所以,如果我们想要防火墙能够达到”防火”的目的,则需要在内核中设置关卡,所有进出的报文都要通过这些关卡,经过检查后,符合放行条件的才能放行,符合阻拦条件的则需要被阻止,于是,就出现了input关卡和output关卡,而这些关卡在iptables中不被称为”关卡”,而被称为”链”。
其实我们上面描述的场景并不完善,因为客户端发来的报文访问的目标地址可能并不是本机,而是其他服务器,当本机的内核支持IP_FORWARD时,我们可以将报文转发给其他服务器,所以,这个时候,我们就会提到iptables中的其他”关卡”,也就是其他”链”,他们就是 “路由前”、”转发”、”路由后”,他们的英文名是
PREROUTING、FORWARD、POSTROUTING

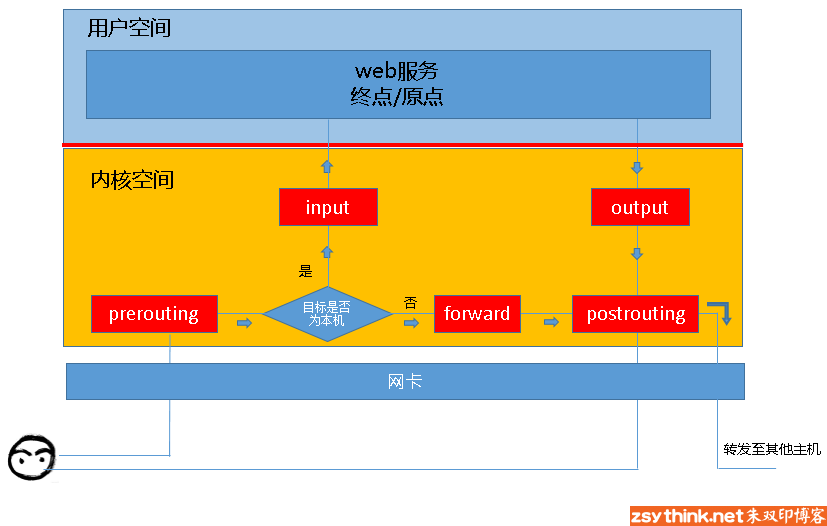

也就是说,当我们启用了防火墙功能时,报文需要经过如下关卡,也就是说,根据实际情况的不同,报文经过”链”可能不同。如果报文需要转发,那么报文则不会经过input链发往用户空间,而是直接在内核空间中经过forward链和postrouting链转发出去的。
所以,根据上图,我们能够想象出某些常用场景中,报文的流向:
到本机某进程的报文:PREROUTING –> INPUT
由本机转发的报文:PREROUTING –> FORWARD –> POSTROUTING
由本机的某进程发出报文(通常为响应报文):OUTPUT –> POSTROUTING
链

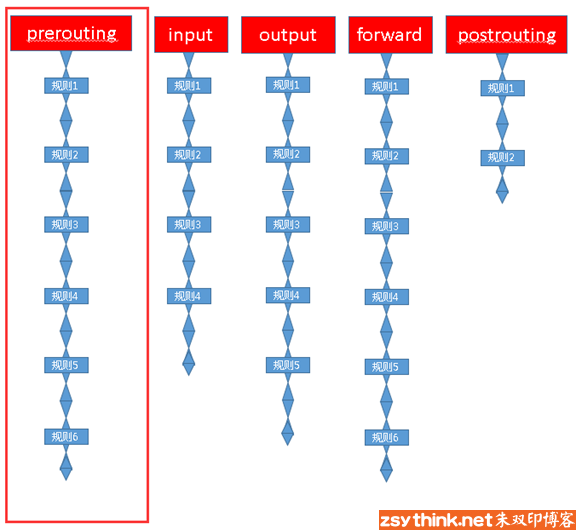

防火墙的作用在于对经过的报文匹配规则,然后执行对应的动作,所以当问问经过链时,必须匹配链上的多条规则。
表
把具有相同功能的规则的集合叫做”表”,所以说,不同功能的规则,我们可以放置在不同的表中进行管理,而iptables已经为我们定义了4种表,每种表对应了不同的功能,而我们定义的规则也都逃脱不了这4种功能的范围。
- filter表:负责过滤功能,防火墙;内核模块:iptables_filter
- nat表:network address translation,网络地址转换功能;内核模块:iptable_nat
- mangle表:拆解报文,做出修改,并重新封装 的功能;iptable_mangle
- raw表:关闭nat表上启用的连接追踪机制;iptable_raw
也就是说,我们自定义的所有规则,都是这四种分类中的规则,或者说,所有规则都存在于这4张”表”中。
表链关系

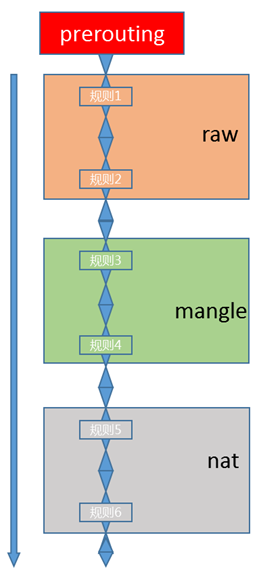

prerouting”链”只拥有nat表、raw表和mangle表所对应的功能,所以,prerouting中的规则只能存放于nat表、raw表和mangle表中。
- PREROUTING 的规则可以存在于:raw表,mangle表,nat表。
- INPUT 的规则可以存在于:mangle表,filter表,(centos7中还有nat表,centos6中没有)。
- FORWARD 的规则可以存在于:mangle表,filter表。
- OUTPUT 的规则可以存在于:raw表mangle表,nat表,filter表。
- POSTROUTING 的规则可以存在于:mangle表,nat表。
表的优先级次序为:raw mangle nat filter
4张表中的规则处于同一条链的目前只有output链。
我们可以自定义短链,针对特定应用程序锁设置的规则放置再自定义链中,自定义链不能直接使用,必须衔接到某个默认的链中执行。

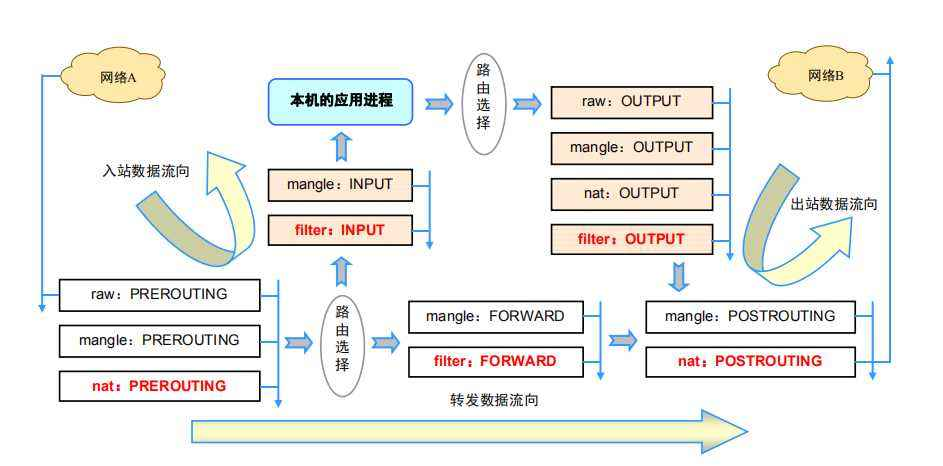

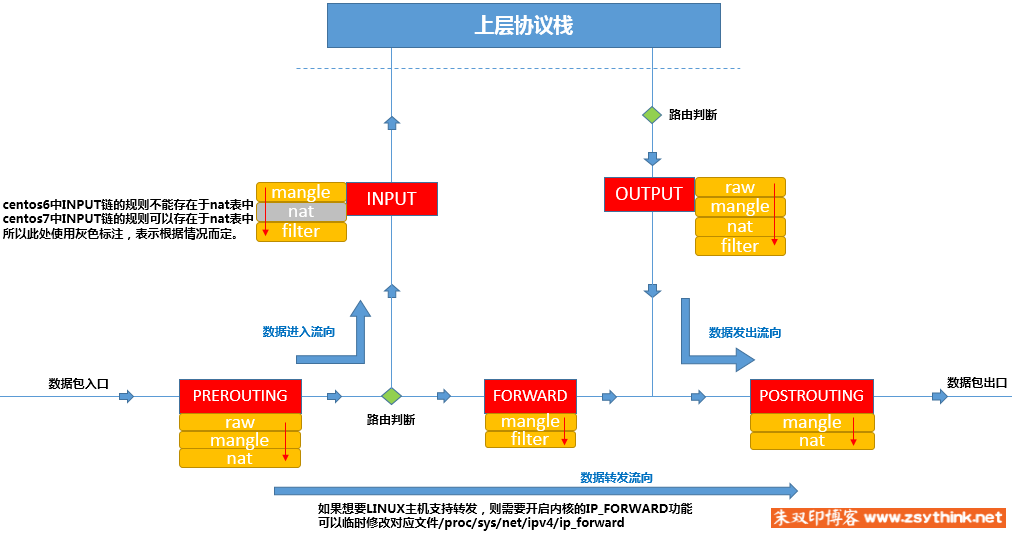

数据包流经防火墙的过程
链的规则存放于哪些表中(从链到表的对应关系):
- PREROUTING 的规则可以存在于:raw表,mangle表,nat表。
- INPUT 的规则可以存在于:mangle表,filter表,(centos7中还有nat表,centos6中没有)。
- FORWARD 的规则可以存在于:mangle表,filter表。
- OUTPUT 的规则可以存在于:raw表mangle表,nat表,filter表。
- POSTROUTING 的规则可以存在于:mangle表,nat表。

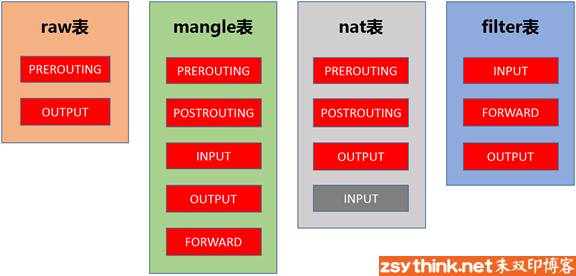

表中的规则可以被哪些链使用(从表到链的对应关系):
raw 表中的规则可以被哪些链使用:PREROUTING,OUTPUT
mangle 表中的规则可以被哪些链使用:PREROUTING,INPUT,FORWARD,OUTPUT,POSTROUTING
nat 表中的规则可以被哪些链使用:PREROUTING,OUTPUT,POSTROUTING(centos7中还有INPUT,centos6中没有)
filter 表中的规则可以被哪些链使用:INPUT,FORWARD,OUTPUT
规则
匹配条件
匹配条件分为基本匹配条件与扩展匹配条件
基本匹配条件:
源地址Source IP,目标地址 Destination IP
上述内容都可以作为基本匹配条件。
扩展匹配条件:
除了上述的条件可以用于匹配,还有很多其他的条件可以用于匹配,这些条件泛称为扩展条件,这些扩展条件其实也是netfilter中的一部分,只是以模块的形式存在,如果想要使用这些条件,则需要依赖对应的扩展模块。
源端口Source Port, 目标端口Destination Port
上述内容都可以作为扩展匹配条件
处理动作
处理动作在iptables中被称为target(这样说并不准确,我们暂且这样称呼),动作也可以分为基本动作和扩展动作。
此处列出一些常用的动作,之后的文章会对它们进行详细的示例与总结:
- ACCEPT:允许数据包通过。
- DROP:直接丢弃数据包,不给任何回应信息,这时候客户端会感觉自己的请求泥牛入海了,过了超时时间才会有反应。
- REJECT:拒绝数据包通过,必要时会给数据发送端一个响应的信息,客户端刚请求就会收到拒绝的信息。
- SNAT:源地址转换,解决内网用户用同一个公网地址上网的问题。
- MASQUERADE:是SNAT的一种特殊形式,适用于动态的、临时会变的ip上。
- DNAT:目标地址转换。
- REDIRECT:在本机做端口映射。
- LOG:在/var/log/messages文件中记录日志信息,然后将数据包传递给下一条规则,也就是说除了记录以外不对数据包做任何其他操作,仍然让下一条规则去匹配。
iptables查询规则
好了,我们已经会使用命令简单的查看iptables表的规则了,为了方便以后回顾,我们将上文中的相关命令总结一下。
1 | iptables -t 表名 -L |
查看对应表的所有规则,-t选项指定要操作的表,省略”-t 表名”时,默认表示操作filter表,-L表示列出规则,即查看规则。
1 | iptables -t 表名 -L 链名 |
查看指定表的指定链中的规则。
1 | iptables -t 表名 -v -L |
查看指定表的所有规则,并且显示更详细的信息(更多字段),-v表示verbose,表示详细的,冗长的,当使用-v选项时,会显示出”计数器”的信息,由于上例中使用的选项都是短选项,所以一般简写为iptables -t 表名 -vL
1 | iptables -t 表名 -n -L |
表示查看表的所有规则,并且在显示规则时,不对规则中的IP或者端口进行名称反解,-n选项表示不解析IP地址。
1 | iptables --line-numbers -t 表名 -L |
表示查看表的所有规则,并且显示规则的序号,–line-numbers选项表示显示规则的序号,注意,此选项为长选项,不能与其他短选项合并,不过此选项可以简写为–line,注意,简写后仍然是两条横杠,仍然是长选项。
1 | iptables -t 表名 -v -x -L |
表示查看表中的所有规则,并且显示更详细的信息(-v选项),不过,计数器中的信息显示为精确的计数值,而不是显示为经过可读优化的计数值,-x选项表示显示计数器的精确
实际使用中,为了方便,往往会将短选项进行合并,所以,如果将上述选项都糅合在一起,可以写成如下命令,此处以filter表为例。
1 | iptables --line -t filter -nvxL |
当然,也可以只查看某张表中的某条链,此处以filter表的INPUT链为例
1 | iptables --line -t filter -nvxL INPUT |
iptables规则管理
添加规则
注意点:添加规则时,规则的顺序非常重要
在指定表的指定链的尾部添加一条规则,-A选项表示在对应链的末尾添加规则,省略-t选项时,表示默认操作filter表中的规则
1 | 命令语法:iptables -t 表名 -A 链名 匹配条件 -j 动作 |
在指定表的指定链的首部添加一条规则,-I选型表示在对应链的开头添加规则
1 | 命令语法:iptables -t 表名 -I 链名 匹配条件 -j 动作 |
在指定表的指定链的指定位置添加一条规则
1 | 命令语法:iptables -t 表名 -I 链名 规则序号 匹配条件 -j 动作 |
设置指定表的指定链的默认策略(默认动作),并非添加规则。
1 | 命令语法:iptables -t 表名 -P 链名 动作 |
上例表示将filter表中FORWARD链的默认策略设置为ACCEPT
删除规则
注意点:如果没有保存规则,删除规则时请慎重
按照规则序号删除规则,删除指定表的指定链的指定规则,-D选项表示删除对应链中的规则。
1 | 命令语法:iptables -t 表名 -D 链名 规则序号 |
上述示例表示删除filter表中INPUT链中序号为3的规则。
按照具体的匹配条件与动作删除规则,删除指定表的指定链的指定规则。
1 | 命令语法:iptables -t 表名 -D 链名 匹配条件 -j 动作 |
上述示例表示删除filter表中INPUT链中源地址为192.168.1.146并且动作为DROP的规则。
删除指定表的指定链中的所有规则,-F选项表示清空对应链中的规则,执行时需三思。
1 | 命令语法:iptables -t 表名 -F 链名 |
删除指定表中的所有规则,执行时需三思。
1 | 命令语法:iptables -t 表名 -F |
修改规则
注意点:如果使用-R选项修改规则中的动作,那么必须指明原规则中的原匹配条件,例如源IP,目标IP等。
修改指定表中指定链的指定规则,-R选项表示修改对应链中的规则,使用-R选项时要同时指定对应的链以及规则对应的序号,并且规则中原本的匹配条件不可省略。
1 | 命令语法:iptables -t 表名 -R 链名 规则序号 规则原本的匹配条件 -j 动作 |
上述示例表示修改filter表中INPUT链的第3条规则,将这条规则的动作修改为ACCEPT, -s 192.168.1.146为这条规则中原本的匹配条件,如果省略此匹配条件,修改后的规则中的源地址可能会变为0.0.0.0/0。
其他修改规则的方法:先通过编号删除规则,再在原编号位置添加一条规则。
修改指定表的指定链的默认策略(默认动作),并非修改规则,可以使用如下命令。
1 | 命令语法:iptables -t 表名 -P 链名 动作 |
上例表示将filter表中FORWARD链的默认策略修改为ACCEPT
保存规则
保存规则命令如下,表示将iptables规则保存至/etc/sysconfig/iptables文件中,如果对应的操作没有保存,那么当重启iptables服务以后
1 | service iptables save |
注意点:centos7中使用默认使用firewalld,如果想要使用上述命令保存规则,需要安装iptables-services,具体配置过程请回顾上文。
或者使用如下方法保存规则
1 | iptables-save > /etc/sysconfig/iptables |
可以使用如下命令从指定的文件载入规则,注意:重载规则时,文件中的规则将会覆盖现有规则。
1 | iptables-restore < /etc/sysconfig/iptables |
记录自博客朱双印个人日志-iptables系列
